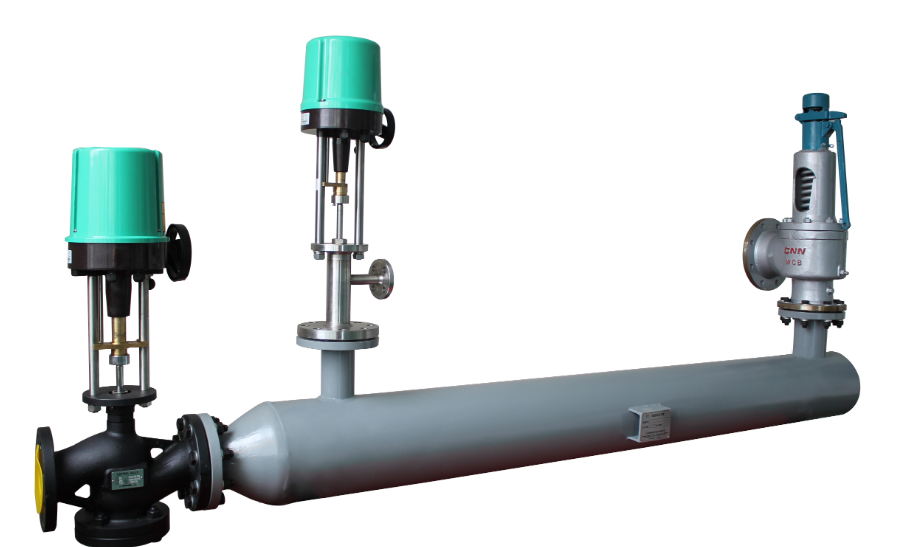

減溫減壓裝置的工作原理：減溫減壓裝置的結構形式很多，但無論其形式如何，一般都由降溫系統、減壓系統（或降溫減壓系統）和主蒸汽管體、安全保護系統、熱控系統等幾部分組成。減溫減壓裝置的結構部件由減壓閥、節流孔、混汽管（帶噴嘴）、安全閥、供水 調節閥、節流閥、截止閥、止回閥、減壓水管、法蘭、標準件等。
1、降溫系統：冷卻水通過高壓差調節閥（或變頻水泵等）從不同形式的噴嘴以霧狀噴入文丘里管或蒸汽管的蒸汽中，以降低蒸汽溫度。
2、減壓系統：由減壓閥和孔板組成。減壓閥通過改變流通面積來達到調節壓力的目的。
3、降溫減壓系統：降溫系統和減壓系統合二為一，減小了減溫減壓裝置的整體尺寸，增加了技術復雜度。
4、主蒸汽管體：由混合管和蒸汽管組成。根據用戶提供的參數確定，是減溫減壓裝置的主要設備，目的是將降溫減壓后的蒸汽送入用戶所需的管道中。
5、減溫減壓裝置安全系統：為防止二次蒸汽壓力超過規定值，自動開啟安全閥排出多余蒸汽，從而達到減壓和安全保護的功能。
減壓系統采用雙閥座減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻。 減溫系統采用文丘里管式噴嘴方式，無傳動部件，減溫水霧化效果好，噴嘴拆裝方便，減溫減壓裝置維修方便。減壓系統與減溫系統分離，主要用于惡劣工況，如蒸汽流量低，不適合使用減溫減壓閥，飽和蒸汽（低壓）工況。減溫減壓裝置主要采用文丘里管減溫方式，減溫水充分霧化，達到更好的減溫效果
 |
