結構特點
（Y-W系列），該裝置主要特點：減壓系統和減溫系統分開進行。主要包括：減壓系統（電/氣動減壓調節閥）；減溫系統（文丘里氏混合管、電氣動給水調節閥、節流閥、止回閥、截止閥）；安全保護系統（彈簧安全閥）組成。
1）、采用單座籠式套筒減壓閥結構，吸收美國FISHER公司先進技術設計而成，結構為球型整體加工形式，閥瓣與閥座間采用錐面密封，密封面堆鈷基硬質合金，閥瓣為平衡形式，不平衡力小，調節范圍大，動作平穩，無卡阻現象，同比耐壓能力最大，調節穩定。
2）、減溫霧化系統采用文丘里氏+笛型噴嘴，無傳動部件，霧化穩定可靠，噴嘴拆裝方便，便于維修。
3）、減壓系統和減溫系統分開，主要用于工況惡劣，如高溫高壓（≤10Mpa,T1≤540℃），避免減溫水沖刷閥體內件，或用于壓力較低的過熱蒸汽降至飽和蒸汽的工況（如集中供熱P≤1.8Mpa,T≤280℃）主要考慮蒸汽流速較低，采用文丘里氏減溫，使減溫水充分霧化，達到較好的減溫效果。
4）、進口蒸汽由文氏管加速，利用了文丘里管的引射作用，其主要特點為：過熱蒸汽通過文邱里管時在其喉部產生壓降，蒸汽流速迅速提高至200m/s，此時減溫器減溫水經過調節閥后以恒速?gòu)膰娮靽姵觯M(jìn)入減溫器文丘里管之后迅速霧化，并與蒸汽充分結合，在文氏管喉部完全霧化，此后被引入擴散管和保護管，升壓后汽水混合流以類霧狀進入主蒸汽流。
5）、減溫給水調節系統采用高壓差給水調節閥，減小了閥門的泄漏量，能合理分配給水系統上的壓差，省去了裝置傳統結構中給水分配閥的回水支路。同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精確度大大提高。
主要性能指標
性能指標：
1)、進口蒸汽壓力≤5.4MPa,溫度T1≤485℃；
2)、出口流量的變化范圍：30%Q～100%Q，如有特殊要求，可與本公司技術處協商。
3)、出口蒸汽壓力P2的調節精度±0.02MPa。
4)、出口蒸汽溫度T2的調節精度±3℃；
5)、裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。
供貨范圍
供貨范圍為 標志以內，主要有：
1)、減壓系統：減溫減壓閥、節流孔板等；
2)、減溫系統：給水調節閥、節流閥等；
3)、安全系統：安全閥、止回閥等；
4)、管路系統：蒸汽管道、過渡管、減溫水管等；
5)、配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎道、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

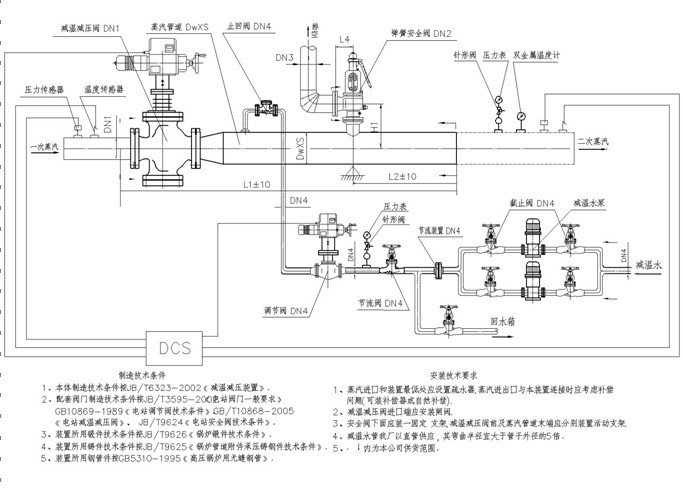

產品系列圖
|
