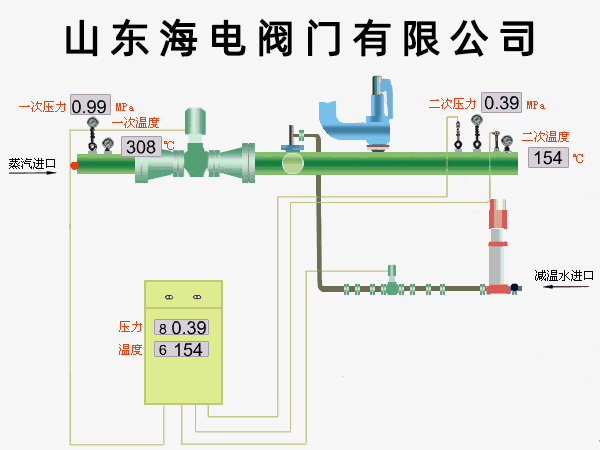

結構特點
該裝置主要適用于蒸汽負荷變化大的工況，能使減溫水在流量變化時噴水流速保持一定，從而使霧化效果達到******。
1)、不銹鋼移動套筒（閥瓣）表面堆硬質合金；
2)、不銹鋼固定套筒（閥座）內壁鍍層，噴水孔朝介質流動方向；
3)、可調噴嘴內設節流系統（一至三級）；
4)、減溫給水調節系統采用直行程單座調節閥（或V型調節閥）+節流裝置，既減小了閥門的泄漏量，又能合理分配給水系統上的壓差。同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精確度大大提高。
主要性能指標
1)、進口蒸汽壓力P1≤5.4MPa,溫度≤485℃；
2)、出口流量的變化范圍：30%Q～100%Q，如有特殊要求，可與本公司技術處協商；
3)、出口蒸汽壓力P2的調節精度±0.02MPa；
4)、出口蒸汽溫度T2的調節精度±3℃；
5)、裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。
供貨范圍
減溫減壓裝置的供貨范圍為 標志以內，主要有：
1)、減溫系統：給水調節閥、節流閥等；
2)、管路系統：蒸汽管道、過渡管、減溫水管等；
3)、配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎道、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

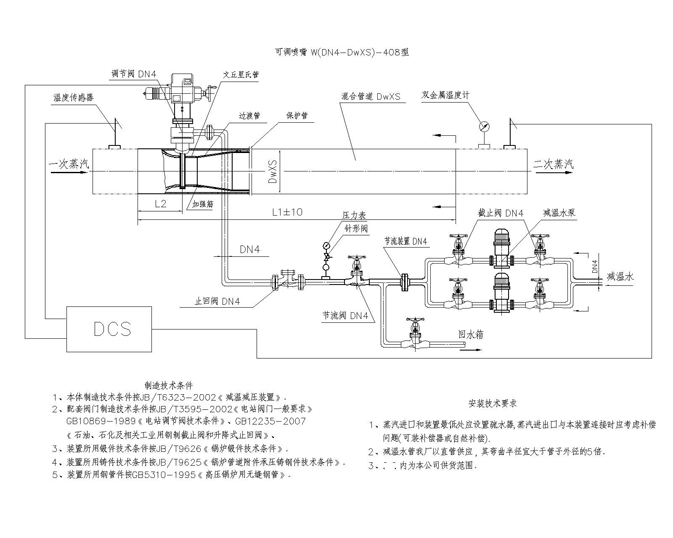

產品系列圖
|
