結構特點
具體介紹：
1）、減溫霧化系統主要采用文丘里氏管+笛型噴嘴。電動給水調節閥根據二次溫度的變化，調節給水量，從而達到減溫目的。
2）、采用文丘里氏管結構壓力損失?。?lt;0.05MPa）、噪音低、無傳動部件、無卡阻現象；笛型噴嘴可隨意拆裝，便于維修。
3）、混合管內加有襯管，避免熱沖擊，保護外管。
4）、減溫給水調節系統采用直行程單座調節閥（或V型調節閥）+節流裝置，既減小了閥門的泄漏量，又能合理分配給水系統上的壓差。同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精確度大大提高。
主要性能指標
性能指標
1)、進口蒸汽壓力P1≤5.4MPa,溫度T1≤485℃
2)、出口流量的變化范圍：30%Q～100%Q，如有特殊要求，可與本公司技術處協商另定。
3)、出口蒸汽壓力P2的調節精度±0.02MPa。
4)、出口蒸汽溫度T2的調節精度±3℃
5)、裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于80分貝。
供貨范圍
供貨范圍為 標志以內，主要有：
1)、減溫系統：給水調節閥；
2)、管路系統：蒸汽管道、過渡管、減溫水管等；
3)、配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎道、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

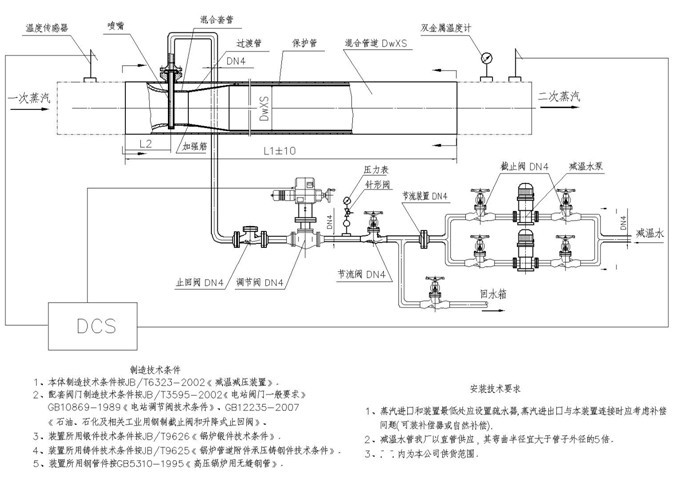

產品系列圖
|
